4K(UHD TV)分辨率测试卡简介

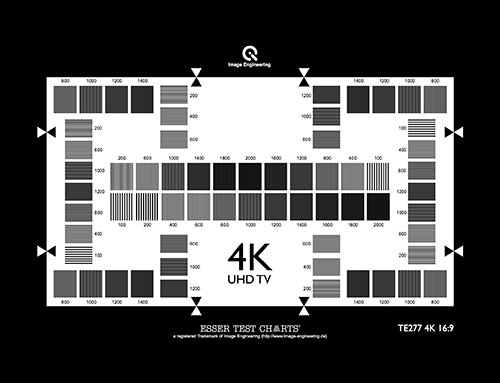

德彩网 4K(UHD TV)TE277用于测量和描述电子4K（UHD TV）摄像机的频率响应。测试卡由50个多波群场组成，分布在16：9的图像区域。这些场在水平和垂直方向上排列以测量两个方向上的分辨率。所有场都以周期每像高的分辨率进行标记。一个循环由一条黑线和一条白线组成。

德彩网 中间的两行以不同的方式排列。上排考虑到，最高分辨率在图片的中间。因此，2000 cph场在中间，频率向两侧减小。

下排频率从左侧的100cph增加到右侧的2000cph。该行可用于测量和描述被测相机的频率响应。
